压缩气弹簧的原理以及安装方法
2021年02月02日 |

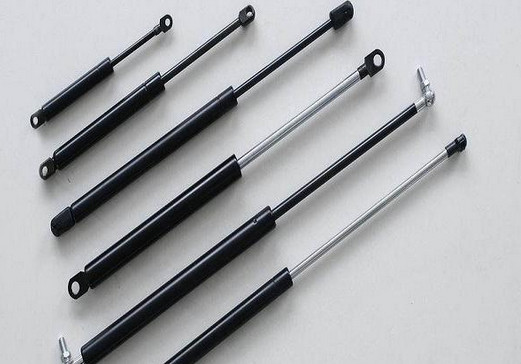

阅读次数：7854压缩气弹簧是一种能支撑、缓冲、制动、调节高度和调节角度的工业附件。
压缩气弹簧主要由以下几个部分组成：压力缸、活塞杆、活塞、密封导套、填充、缸内控制元件和油缸外控制元件和接头等。其原理是用惰性气体或油-气混合物填充封闭压力缸，空腔内的压力是大气压力的几倍或几十倍。压缩气弹簧作用时，利用活塞两侧的压差实现活塞杆的运动。由于基本原理上的差异，空气弹簧与普通弹簧相比具有明显的优点：速度相对较慢，动力变化不大，易于控制。
压缩气弹簧的各种参数：
⑴弹簧丝直径d：制造弹簧的钢丝直径。
⑵弹簧外径D2：弹簧的外径。
⑶弹簧内径D1：弹簧的最小外径。
⑷弹簧中径D：弹簧的平均直径。
它们的计算公式为：D=（D2+D1）÷2=D1+d=D2－d
⑸节距t：除支撑圈外，弹簧相邻两圈对应点在中径上的轴向距离成为节距，用t表示。
⑹有效圈数n：弹簧能保持相同节距的圈数。
⑺支撑圈数n2：为了使弹簧在工作时受力均匀，保证轴线垂直端面、制造时，常将弹簧两端并紧。并紧的圈数仅起支撑作用，称为支撑圈。
一般有1.5d、2d、2.5d，常用的是2d。
⑻总圈数n1: 有效圈数与支撑圈的和。即n1=n+n2.
⑼自由高H0：弹簧在未受外力作用下的高度。
由下式计算：H0=nt+(n2-0.5）d=nt+1.5d (n2=2时）
⑽弹簧展开长度L：绕制弹簧时所需钢丝的长度。
L≈n1 （ЛD2）2+n2 （压簧） L=ЛD2 n+钩部展开长度（拉簧）
⑾螺旋方向：有左右旋之分，常用右旋，图纸没注明的一般用右旋。
⑿ 弹簧旋绕比：中径D与钢丝直径d之比。
压缩气弹簧//www.83lcw.com/安装方法：
压缩气弹簧主要由以下几个部分组成：压力缸、活塞杆、活塞、密封导套、填充、缸内控制元件和油缸外控制元件和接头等。其原理是用惰性气体或油-气混合物填充封闭压力缸，空腔内的压力是大气压力的几倍或几十倍。压缩气弹簧作用时，利用活塞两侧的压差实现活塞杆的运动。由于基本原理上的差异，空气弹簧与普通弹簧相比具有明显的优点：速度相对较慢，动力变化不大，易于控制。
压缩气弹簧的各种参数：
⑴弹簧丝直径d：制造弹簧的钢丝直径。
⑵弹簧外径D2：弹簧的外径。
⑶弹簧内径D1：弹簧的最小外径。
⑷弹簧中径D：弹簧的平均直径。
它们的计算公式为：D=（D2+D1）÷2=D1+d=D2－d
⑸节距t：除支撑圈外，弹簧相邻两圈对应点在中径上的轴向距离成为节距，用t表示。
⑹有效圈数n：弹簧能保持相同节距的圈数。
⑺支撑圈数n2：为了使弹簧在工作时受力均匀，保证轴线垂直端面、制造时，常将弹簧两端并紧。并紧的圈数仅起支撑作用，称为支撑圈。
一般有1.5d、2d、2.5d，常用的是2d。
⑻总圈数n1: 有效圈数与支撑圈的和。即n1=n+n2.
⑼自由高H0：弹簧在未受外力作用下的高度。
由下式计算：H0=nt+(n2-0.5）d=nt+1.5d (n2=2时）
⑽弹簧展开长度L：绕制弹簧时所需钢丝的长度。
L≈n1 （ЛD2）2+n2 （压簧） L=ЛD2 n+钩部展开长度（拉簧）
⑾螺旋方向：有左右旋之分，常用右旋，图纸没注明的一般用右旋。
⑿ 弹簧旋绕比：中径D与钢丝直径d之比。
压缩气弹簧//www.83lcw.com/安装方法：
压缩气弹簧活塞杆的位置必须根据加载时间向下，以减少摩擦，确保好的阻尼质量和缓冲性能。按压收缩弹簧时，当弹簧关闭时，必须将其移过中点线，否则门通常会被推开。在选择压缩气弹簧时，在确定安装位置之前，首先应根据规格的型号和规格进行选择。压缩气弹簧在工作时不应受倾斜力或横向力的影响。活塞杆不涂漆，也不允许先将空气弹簧安装在所需的位置，然后喷漆。压缩气弹簧是一种高压产品，不要随意拆解。严禁烘焙和粉碎压缩气弹簧，压缩气弹簧塞杆，不能向左旋转。
